画像系
[パネル] a-Si TFTアクティブマトリクスLCD[画像サイズ]

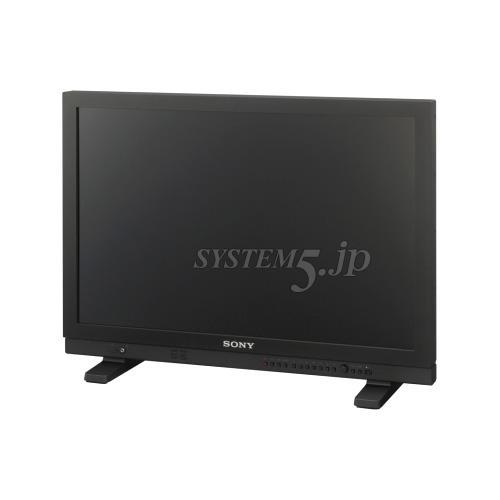

LMD-A240:24.1型
[表示エリア(H×V)
LMD-A240:518.4×324.0 mm
[解像度(H×V)]
LMD-A240:1920×1200 ピクセル(WUXGA)
[アスペクト比]
LMD-A240:16:10
[有効画素数]
99.99%
[視野角(パネルの仕様)]
89°/89°/89°/89°(上/下/左/右、コントラスト>10:1)
[ノーマルスキャン]
0%スキャン
[色温度]
D65、D93
[ウォームアップ時間]
30分
安定した画質を得るために電源を入れて約30分以上通電してください。
入出力系
[入力]
・SDI入力:BNC型(2)
・HDMI入力:HDMI(1) ※HDCP対応
・コンポジット入力(NTSC/PAL):BNC型(1)、1Vp-p ±3dB負同期
・音声入力端子:ステレオミニジャック(1)、-5dBu 47kΩ以上
・リモート入力:
パラレルリモート:RJ-45モジュラーコネクター8ピン(1)
シリアルリモート:RJ-45モジュラーコネクター(1)
(ETHERNET、10BASE-T/100BASE-TX)
・DC入力端子:XLR 4ピン(凸)、DC 12V-17V(出力インピーダンス0.05 Ω以下)
[出力]
・SDI(3G/HD/SD)出力端子:BNC型(2)
出力信号振幅:800 mVp-p ±10%
出力インピーダンス:75 Ω不平衡
・コンポジット出力端子:BNC型(1)
ループスルー、75Ω自動終端機能付き
・音声モニター出力端子:ステレオミニジャック(1)
・内蔵スピーカー出力:1.0 Wモノラル出力
・ヘッドホン出力端子:ステレオミニジャック(1)
対応映像信号
| システム |
コンポジット |
SD/HD |
3G |
HDMI |
| 575/50i(PAL) |
○ |
○ |
- |
○ |
| 480/60i(NTSC)※1 |
○ |
○ |
- |
○ |
| 576/50p |
- |
- |
- |
○ |
| 480/60p※1 |
- |
- |
- |
○ |
| 640×480/60p※1 |
- |
- |
- |
○ |
| 1080/24PsF※1 |
- |
○ |
○※3 |
- |
| 1080/25PsF※2 |
- |
○ |
○※3 |
- |
| 1080/30PsF※1※2 |
- |
- |
○※3 |
- |
| 1080/24p※1 |
- |
○ |
○※3 |
○ |
| 1080/25p |
- |
○ |
○※3 |
○ |
| 1080/30p※1 |
- |
○ |
○※3 |
○ |
| 1080/50i |
- |
○ |
○※3 |
○ |
| 1080/60i※1 |
- |
○ |
○※3 |
○ |
| 1080/50p |
- |
- |
○※4 |
○ |
| 1080/60p※1 |
- |
- |
○※4 |
○ |
| 720/24p※1 |
- |
○ |
- |
- |
| 720/25p |
- |
○ |
- |
- |
| 720/30p※1 |
- |
○ |
- |
- |
| 720/50p |
- |
○ |
○※3 |
○ |
| 720/60p※1 |
- |
○ |
○※3 |
○ |
○:調整・設定できる信号
-:調整・設定できない信号
※1 フレームレート1/1.001にも対応しています。
※2 1080/25PsF、30PsFは、映像信号にペイロードIDが付加されている場合には画面上に1080/25PsF、30PsFと表示されます。付加されていない場合には1080/50I、60Iと表示されます。
※3 3G-SDIの4:4:4 YCbCr 10ビットと4:4:4 RGB 10ビットに対応しています。
※4 3G-SDIの4:2:2 YCbCr 10ビットに対応しています。
対応PC信号
| システム |
HDMI/DVI |
| 解像度 |
ドットクロック(MHz) |
fH(kHz) |
fV(kHz) |
| 640×480 |
25.175 |
31.5 |
60 |
| 1280×768 |
68.250 |
47.4 |
| 1280×1024 |
108.000 |
64.0 |
| 1360×768 |
85.500 |
47.7 |
| 1440×900 |
88.750 |
55.5 |
| 1680×1050 |
119.000 |
64.7 |
1600×1200
(※LMD-A240のみ) |
162.000 |
75.0 |
1920×1200
(※LMD-A240のみ) |
154.000 |
74.0 |
信号によっては、画像の端が欠けて表示される場合があります。
その他
[電源]
LMD-A240:AC 100V-240V、0.5A-0.2A、50/60Hz、DC 12V-17V、3.6A-2.6A
[消費電力]
LMD-A240:約51W(最大)、約45W(平均消費電力、工場出荷時)
[動作条件]
温度 0 ℃-35 ℃
推奨使用温度 20 ℃-30 ℃
湿度 30%-85%以下(結露のないこと)
気圧700 hPa-1060 hPa
[保存・輸送条件]
温度-20 ℃-+60 ℃
湿度 0%-90%
気圧700 hPa-1060 hPa
付属品
AC電源コード(1)
3極→2極変換プラグ(1)
ACプラグホルダー(1)
ご使用になる前に(1)
CD-ROM(1)
保証書(1)
別売アクセサリー
モニタースタンドSU-561
