対応するサーバーソフトウェア
MEDIAEDGE-SVS4
対応するデコーダー
MEDIAEDGE Decoder
※低遅延モードに対応しています
MEDIAEDGE-STB4/STB4H , HDMA-4100
※低遅延モードには対応していません
対応するPCソフトウェア
MEDIAEDGE-SWT4
※低遅延モードには対応していません
ネットワークI/F
■形式 100Base-TX , 1000Base-T , Ethernet/IEEE802.3フレーム形式に準拠
オートネゴシエーション対応 , フルデュプレックス対応
■端子 RJ45 モジュラジャック ×1
SDI映像入力
■対応フォーマット
1920×1080 59.94i/50i , 1280×720/59.94p/50p ,720×480 59.94i , 720×576/50i
■形式
HD-SDI 10bit(SMPTE292M準拠) , SD-SDI 10bit(SMPTE259M-C準拠)
インターフェースは10bitに対応していますが映像信号の精度は8bitです
■端子
BNC×2(HD/SD-SDI入力)
映像スルー出力
■形式
HD-SDI 10bit(SMPTE292M準拠) ,SD-SDI 10bit(SMPTE259M-C準拠)
■端子
BNC× 1(出力選択式、HD/SD-SDI入力のアクティブスルー)
HDMI入力
■対応フォーマット
1920×1080 59.94i/50i , 1280×720 59.94p/50p ,
720×480 59.94i/59.94p , 640×480 59.94p , 720×576 50i/50p
※HDMIの480p、576pおよびVGAは720pに嵌め込み合成されます
■HDCP
非対応
■端子
HDMI× 1
デジタル音声入力
■形式 ステレオLPCM
※SDIおよびHDMI 信号に重畳
アナログ映像入力
■対応フォーマット
720× 480 59.94i(NTSC) , 720× 576 50i(PAL)
■端子
BNC(コンポジット)× 1
■負荷インピーダンス
75Ω
アナログ音声入力
■形式
ステレオライン入力(アンバランス)
※ソース入力がSDI/HDMIの場合に、デジタルオーディオの代わりにオーディオソースとして選択することが可能です。
※ソース入力がコンポジット入力の場合に、オーディオソースとして使用します。
■端子
ピンジャック(ステレオ1系統)
■最大入力レベル
2Vrms
■入力インピーダンス
47kΩ
シリアルポート
■形式
RS-232C
■端子
D-SUB 9ピン(オス)× 1
USBポート
■形式
USB2.0準拠 Hostポート
■端子
USBタイプA×1(バスパワー 500mA[MAX] )
定格
■電源電圧
ACアダプタ 入力:AC100V(50Hz/60Hz)
ACアダプタ 出力:DC 12V 3A(Max)
本体 入力:DC 12V 2.6A(Max)
本体 スタンバイモード:0.2A
最大消費電力 通常動作:23W
最大消費電力 スタンバイモード:3W
■温度条件
動作温度範囲:5-40℃ ※結露なきこと
外形サイズ
215(W) × 200(D) × 40(H)mm
※突起物は含まず
質量
約1.9kg(ACアダプターを除く)
ストリーム形式
■映像符号化形式
ISO/IEC14496-10(H.264/AVC) High Profile Level4.0準拠
■映像画素数
1920×1080 59.94i/50i , 1440×1080 59.94i/50i , 1280×720 59.94p/50p ,
960×1080 59.94i/50i ,720×480 59.94i , 720×576 50i
■映像ビットレート(推奨値)※下限値は推奨値の1/4まで入力可能
1920 × 1080 59.94i/50i:6Mbps-24Mbps(High Profile Level4.0)
1440 ×1080 59.94i/50i:5Mbps-24Mbps(High Profile Level4.0)
960 × 1080 59.94i/50i:3Mbps-24Mbps(High Profile Level4.0)
1280 × 720 59.94p/50p:4Mbps-24Mbps(High Profile Level4.0)
720×480 59.94i:3Mbps-10Mbps(High Profile Level3.0)
720×576 50i:3Mbps-10Mbps(High Profile Level3.0)
■GOP構造
IBBP(通常遅延モード) , PPPP (低遅延モード)
■音声符号化形式
MPEG-1 Audio Layer2 , Dolby Digital(2ch)低遅延モードはMPEG-1 Audio Layer2のみ対応。
■オーディオサンプリング周波数
48kHz
■音声ビットレート
MP2:32(Mono)/64 , 96 , 128 , 192(Stereo/Mono)
/256 , 320 ,384kbps(Stereo)
Dolby Digital:64 , 96(Mono)/128 , 192
(Stereo/Mono)/256 , 320 , 384 , 448kbps(Stereo)
※AGC機能は常に有効
■多重化
ISO/IEC 13818-1 + Amd3 準拠 MPEG-2 トランスポートストリーム(音声MP2時)
製品構成

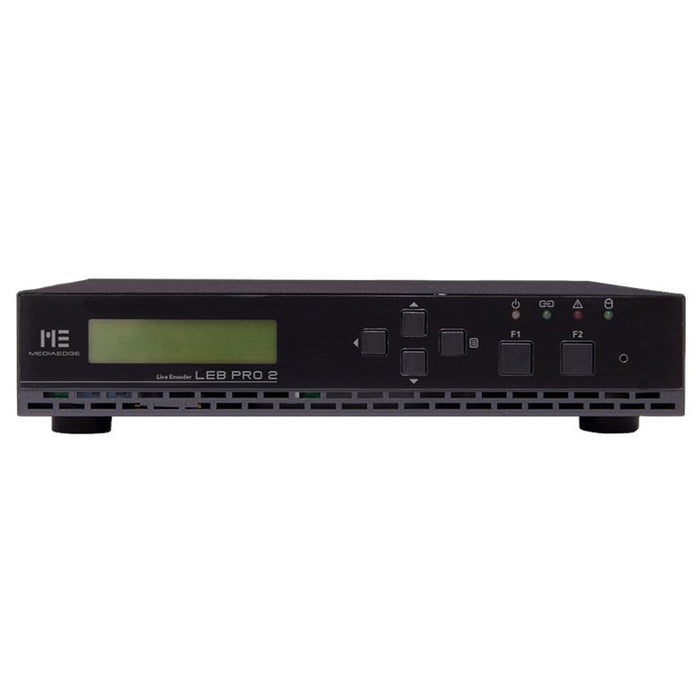

LEB Pro2 本体
ACアダプタ
マニュアル
CD-ROM ・フェライトコア
