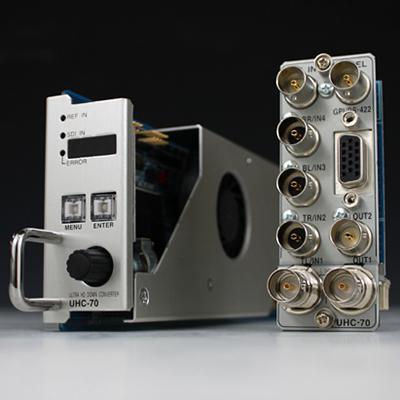

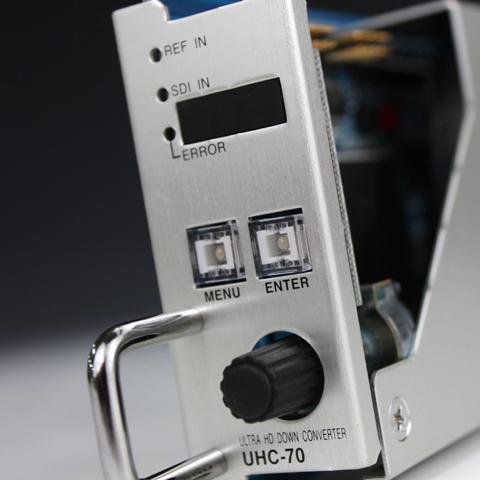

【価格お問い合わせください】VIDEOTRON UHC-70 UHDダウンコンバーター
【価格お問い合わせください】VIDEOTRON UHC-70 UHDダウンコンバーターの商品説明
クワッドリンクの3G-SDI信号で構成された4K信号を、3G-SDI、またはHD-SDIに変換するダウンコンバーター
入力信号は、3G-SDIのLevel A/B、及びHD-SDI方式に対応し、分割方式はスクウェアディビジョン（SQD）/2サンプルインターリーブ（2SI）に対応しています。
【主な特長】
■映像入力信号は3G-SDIの1080p/59.94、1080p/50、HD-SDIの1080p/23.98、1080psf/23.98、
1080p/24、1080psf/24、1080p/29.97、1080psf/29.97に対応
■分割方式はSQD、2SIに対応 ※1
■映像出力信号は3G-SDIの1080p/59.94、
1080p/50、HD-SDIの1080i/59.94、1080i/50、1080p/23.98、
1080psf/23.98、1080p/24、1080psf/24、1080p/29.97、1080psf/29.97に対応
■3G SDIのLevel-A⇔Level-B変換機能搭載 ※2
■ITU-R BT.2020⇒ITU-R BT.709の色域変換機能搭載※1
■カラーコレクション機能（R/G/Bのガンマ、レベル、ホワイトバランス、
ブラックバランス調整、Yのガンマ、オフセット、
レベル調整、PbPrの色相、彩度調整）を内蔵※3
■FS機能を内蔵しており非同期の入力信号をリファレンス信号に同期させることが可能※4
■2SI入力時は入力信号欠損補償機能があり、入力信号が1～3本欠損した場合、
正常な信号を欠損箇所に自動補填することが可能
■音声は8chのSRCを内蔵しており、音声ソース（TL/TR/BL/BR）を選択できます
■局間制御信号、字幕信号等のVANCデータ、ATCを通過します※5
■入力信号に異常を検出した時、接点アラーム、またはSNMPトラップを発行することができます※6
※1 切替制御は、マニュアル／GPI／ペイロードを検出による自動切り替えが可能です。
※2 フレームレートが同じ場合に Level-A⇔Level-Bの自動変換を行います。
※3 プリセットパターンを4種類まで設定可能。
※4 入力する4本の信号の位相差は±1/2H以内であること。
※5 ユーザー定義で任意の2ライン
（9～20、571～583ライン、プログレッシブ構造の信号は9～41ライン）のVANCを通過させることができます。
ATCについては9/571ラインに挿入されるVITCパケットを通過させることができます。
※6 異常検知は、音声パケット未検出、映像信号異常、映像信号断、ペイロード不適合。

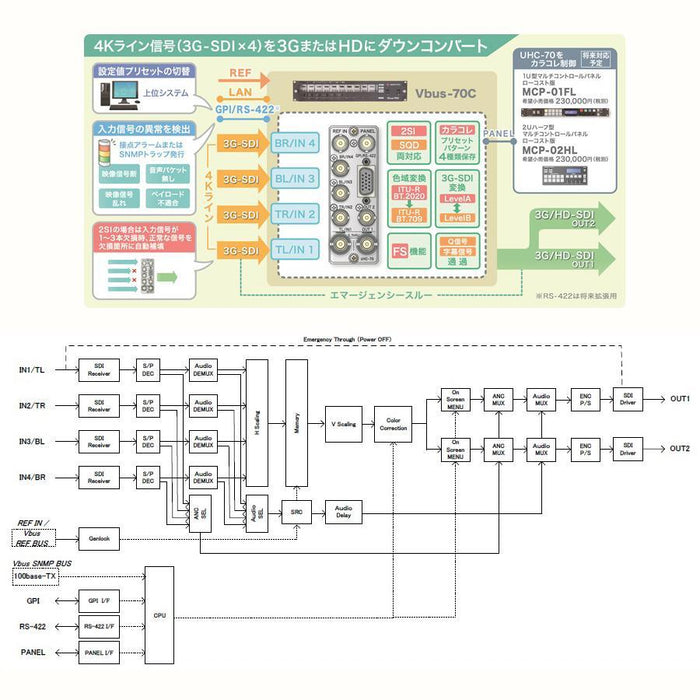

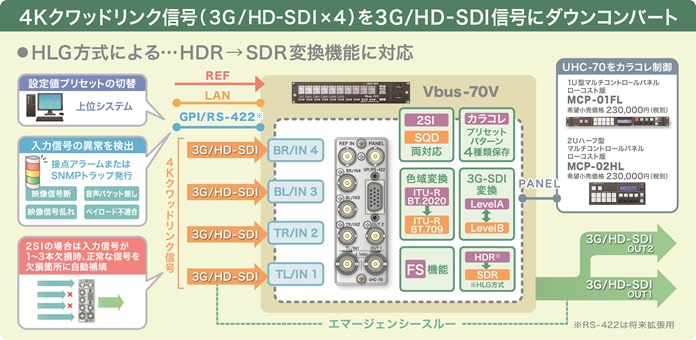

システム例
ブロック図
仕様
定格
[入力信号]
■REF IN
BBS:0.43Vp-p/75Ω 3値SYNC:0.6Vp-p/75Ω、BNC 1系統

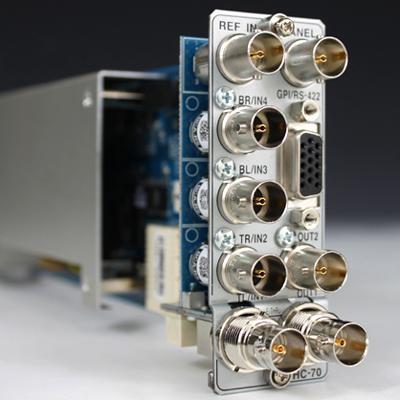

■IN1-4
SMPTE424M/292M-A 0.8Vp-p/75Ω、BNC 各1系統
[出力信号]
■OUT 1、2
SMPTE424M/292M-A準拠、0.8Vp-p±10%/75Ω、BNC各1系統
(OUT1はIN1入力のエマージェンシースルー出力に対応)
[映像フォーマット※]
■IN1-4
3G-SDI:1080p/59.94、1080p/50 (Level-A/Level-B)
HD-SDI:1080p/23.98、1080psf/23.98、1080p/24、1080psf/24、
1080p/29.97、1080psf/29.97、1080i/59.94、1080i/50
■OUT 1、2
3G-SDI:1080p/59.94、1080p/50 (Level-A/Level-B)
HD-SDI:1080i/59.94、1080i/50、1080p/23.98、1080psf/23.98、
1080p/24、1080psf/24、1080p/29.97、1080psf/29.97
[リファレンスフォーマット]
1080i/59/50、1080p/23.98/24/29.97、1080psf/23.98/24、525i、625i
[外部 I/F]
■GPI
HR10A-7R-6S 1系統
接点入力×4、出力×4
[質量]
約0.5kg(コネクターモジュールを含む)
[動作温度]
0-40℃
[動作湿度]
20-80%RH(ただし結露なき事)
[消費電力]
17.5VA (5V,3.5A)
※入力信号がNTSC系(1080p/59.94、1080i/59.94、1080p/23.98、1080psf/23.98、1080p/29.97、1080psf/29.97)のフォーマット時、出力信号はNTSC系のフォーマットのみ対応。
入力信号がPAL系(1080p/50、1080i/50、1080p/24、1080psf/24)のフォーマットの時、出力信号はPAL系のフォーマットのみ対応。
性能
【入力特性】
[IN1-4]
■分解能
10bit
■サンプリング周波数
3G :148.5/148.35MHz
■イコライザー特性
3G:80M(5CFB)
■信号振幅
0.8Vp-p/75Ω
■反射減衰量
3G :5MHz-742.5 MHz、15dB以上
3G :742.5MHz-2.97GHz、10dB以上
HD :5MHz-742.5MHz、15dB以上
HD :742.5MHz-1.485GHz、10dB以上
【出力特性】
[OUT 1、2]
■分解能
10bit
■サンプリング周波数
3G :148.5/148.35MHz、HD :74.25/74.18MHz
■信号振幅
0.8Vp-p±10%/75Ω
■反射減衰量
3G:5MHz-742.5MHz、15dB以上
3G:742.5MHz-2.97GHz、10dB以上
HD:5MHz-742.5MHz、15dB以上
HD:742.5MHz-1.485GHz、10dB以上
■立ち上がり/立ち下がり時間
3G:135ps以下(20%-80%間)
HD:270ps以下(20%-80%間)
■オーバーシュート
10%以下
■DCオフセット
0V±0.5V
■ジッター特性
アライメント:3G:0.3UI以下、HD:0.2UI以下
タイミング:3G,HD:1.0UI以下
■音声サンプリング周波数
48kHz
■音声チャンネル数
8CH
[映像入出力遅延(ゲンロックポジションH=0、V=0)]
入力信号が同期している場合は1フレーム遅延
プログレッシブ信号入力時、2フレーム遅延も可
非同期の場合約0.6-1.6フレームの範囲で遅延
[音声入出力遅延(ゲンロックポジションH=0、V=0)]
1フレーム遅延
プログレッシブ信号入力時、2フレーム遅延も可
[信号引き込み範囲]
FS機能内蔵により無制限
[PANEL] 300m/5C2V ※MCP-01F、-01FL、02H、02HLに対応
[GPI/RS-422]
接点入力:12mA最大定格
接点出力:60V/300mA最大定格
[RS-422I/F]
TxD:3.3V/MAX、RxD:-7.5V-12.5V 最大定格
※RS-422I/Fは将来拡張用
