【価格お問い合わせください】ATEN VM7404 4ポート3G-SDI入力ボードの商品説明

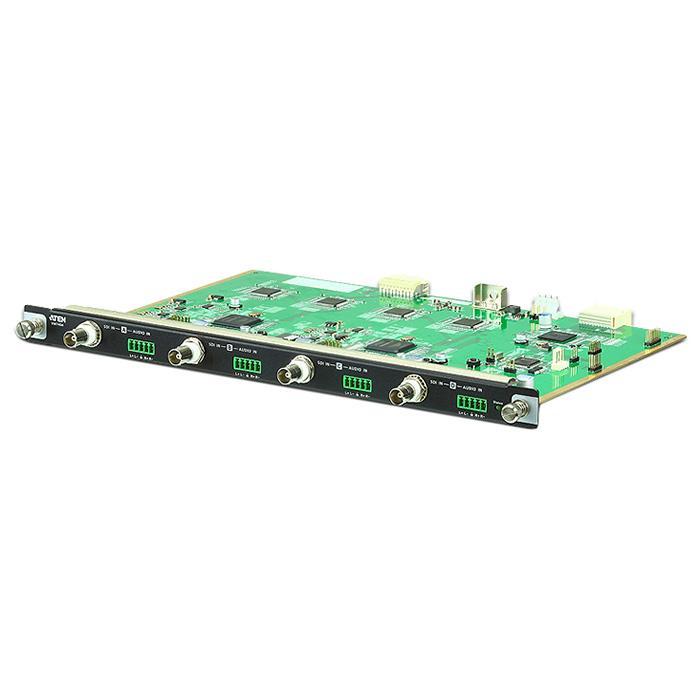

4ポート3G-SDI入力ボード

VM7404は、モジュール式マトリックススイッチャー用の4ポート3G-SDI入力ボードです。
本製品は、3G-SDI、HD-SDIおよびSD-SDIに対応し、監視システムや放送局等の用途に最適です。
解像度は、最大1080p60Hz。オーディオ信号のディエンベデッドおよびアナログステレオオーディオのエンベデッドも可能です。
さらにホットプラグにも対応しているので、モジュール式マトリックスイッチャーの電源を落とさずに、ボードの入替を行うことができます。

■SDI対応デバイスを接続する入力ポートを4ポート搭載
■SD-SDI、HD-SDIおよび3G-SDI（Level A & B-DL）フォーマット対応
■ホットプラグ対応 - ボードの入れ替えが容易に
■モジュール式マトリックススイッチャーに搭載された各種出力ポートとの互換性※
※　本製品をスケーラー機能対応出力ボードと組み合わせると、シームレス切替機能やスケーラー機能、ビデオウォール表示がご利用いただけます。

仕様

主な仕様

【デバイス接続数】
4(最大)

【ビデオ入力】
■インターフェース
　BNCメス×4

■インピーダンス
　75 Ω

【ビデオ】
■対応解像度
　PAL50fpsおよびNTSC59.94fps
　720p25、29.97、30、50、59.94、60fps
　1080i50、59.94、60fps
　1080PsF25、29.97、30fps
　1080p23.98、24、25、29.97、30、50、59.94、60fps

　Sampling Structure & Pixel Depth
　4:2:2 10/12-bit
　4:4:4 10/12-bit

■最大データ伝送速度
　2.97 Gbps

■最大距離
　100m (3G-SDI)、150m (HD-SDI)、300m (SD-SDI)

【SDIフォーマット】
SD-SDI、HD-SDIおよび3G-SDI(Level A & B-DL)

【オーディオ入力】
■インターフェース
　5極着脱式ターミナルブロック×4
　対応オーディオ*:ステレオ、バランス/アンバランス

【電源】
消費電力:16.0 W

【動作環境】
■動作温度
　0-40℃

■保管温度
　-20-60℃

■湿度
　0-80% RH、結露無きこと

【ケース】
■ケース材料
　メタル

■重量
　0.60 kg ( 1.32 lb )

■サイズ(W×D×H)
　352×243×23 mm

【対応製品】
対応VanCryst製品:VM1600、VM3200

【注意】
*オーディオはステレオ、バランス、アンバランスオーディオに対応。
バランスオーディオの最大入出力レベル:0.5Vrms(-6.02dBV600Ω)
アンバランスオーディオの最大入出力レベル:1Vrms(0dbV600Ω)
