VIDEOTRON VT-70U 12G対応ビデオタイマー

VIDEOTRON VT-70U 12G対応ビデオタイマー

VIDEOTRON VT-70U 12G対応ビデオタイマー

VIDEOTRON

¥1,193,720 - ¥1,193,720
¥1,193,720
¥1,193,720 - ¥1,193,720
¥1,193,720
(税込)

ポイント還元(1%)

お取り寄せ
在庫：0
納期お問い合わせ
管理番号：N_1130312
新規登録後、すぐ使えるクーポンをアプリで配布中
お問い合わせ
メーカー公式ウェブサイト
ページのURLをコピー

※別途、操作パネル(VT-70UP)が必須です。

VIDEOTRON VT-70U 12G対応ビデオタイマーの関連商品

  • お取り寄せ
    ¥269,500 - ¥269,500
    ¥269,500
    ¥269,500 - ¥269,500
    ¥269,500

    VIDEOTRON VT-70UP VT-70U 専用操作パネル

    VIDEOTRON

VIDEOTRON VT-70U 12G対応ビデオタイマーの商品説明

【主な特長】
RS-485またはLTC信号から時刻信号を受信し、リアルタイム時刻、プリセットカウントタイマー、時差カウントタイマー、 残時間によるカウントダウン・カウントアップをスタジオモニターに表示する装置です。※1
SDI映像信号は12G SDI（2160p/59.94 Type 1）、3G SDI（1080p/59.94 LEVEL-A/B）、HD SDI（1080i/59.94）に対応しています。 残時間は、接点入力トリガーにより起動することができ、APC等との連携が簡単に行えます。 残時間情報はLTC信号、RS-485信号により外部に出力できますので、外付けの残時間表示機等にも残時間を表示することができます(LTC信号、RS-485信号出力機能は将来対応機能です)。 専用操作パネル（VT-70UP）により、容易な操作が可能です。※2

※1 プリセットカウントタイマー、時差カウントタイマーはどちらか一方を選択する、排他表示です。
※2 専用操作パネル（VT-70UP）は、1筐体につき1台以上が必要です。

■映像信号は12G SDI（2160p/59.94 Type 1）、3G SDI（1080p/59.94 LEVEL-A/B）、HD SDI（1080i/59.94）に対応
■残時間はAPC等から接点信号でコントロール可能
■リアルタイム時刻、プリセットカウントタイマー、時差カウントタイマー、残時間の表示が可能 ※3
■プリセットタイマーの初期値、および残時間値を4つまで登録可能
■表示位置と大きさは任意に設定可能
■時刻は12時間制、または24時間制〜30時間制までの1時間刻みで設定が可能
■文字スーパーに着色、エッジ装飾、プレート付加などの装飾が可能
■SDIアンシラリパケットは全て通過 ※4
■時刻用インターフェースとしてRS-485、LTC、筐体内時刻入力から選択可能
■残時間情報をRS-485またはLTC入力することで残時間のセット、カウント開始が可能
■SDI OUT2はモニター用出力です。常時HD（1080i/59.94）で出力されます。
■プリセットタイマーカウントが指定時刻になったとき、接点出力をアサートすることが可能
■LTC OUT/RS-485 OUTより、時刻情報や残時間情報の出力が可能（将来対応機能）
■同一筐体内の複数のVT-70Uを、連携して動作させることが可能（サイマルモード）
■サイマルモードでは、設定の異なる複数モジュールの一括制御が可能
■操作パネル（VT-70UP）の複数台カスケードが可能

※3 プリセットカウントタイマー、時差カウントタイマーはどちらか一方を選択する、排他表示です。
※4 SDI OUT1のみ。また、352ペイロードIDは一度削除され、再挿入して出力されます。

システム例

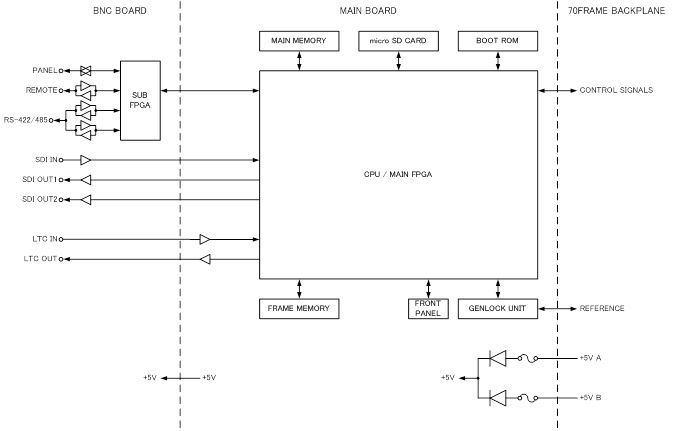

ブロック図

仕様

定格

■映像入力信号
【SDI IN 映像信号フォーマット】
　SMPTE2082-1/424M/292M準拠 0.8Vp-p±10%/75Ω、BNC 1系統
　2160p/59.94 Y/Cb/Cr 4:2:2 10bit (Type 1) ※
　1080p/59.94 Y/Cb/Cr 4:2:2 10bit (LEVEL-A / LEVEL-B)
　1080i/59.94 Y/Cb/Cr 4:2:2 10bit
　※BT.2020およびBT.709に対応、Type 2は非対応です。

■映像出力信号
【SDI OUT 1 映像信号フォーマット】
　SMPTE 2082-1/424M/292M準拠 0.8Vp-p±10%/75Ω、BNC 1系統
　2160p/59.94 Y/Cb/Cr 4:2:2 10bit (Type 1※)
　1080p/59.94 Y/Cb/Cr 4:2:2 10bit (LEVEL-A / LEVEL-B)
　1080i/59.94 Y/Cb/Cr 4:2:2 10bit
　※BT.2020およびBT.709に対応、Type 2は非対応です。

【SDI OUT 2 映像信号フォーマット】
　SMPTE 292M準拠 0.8Vp-p±10%/75Ω、BNC 1系統
　1080i/59.94 Y/Cb/Cr 4:2:2 10bit
　※HDR-SDR変換機能は内蔵しておりません。

■外部I/F
【REMOTE 接点入力 接点出力 コネクター形状】
　入力5系統、最大定格電流:12mA
　出力5系統、最大定格電圧:60V 最大定格電流:300mA
　ヒロセ電機 HR10A-10R-12S
【RS-422(将来対応機能)コネクター形状】
　ヒロセ電機 HR10A-10R-12S(RS-485と共用)
【RS-485】
　コネクター形状
　ヒロセ電機 HR10A-10R-12S(RS-422と共用)
【LTC IN LTCフォーマット】
　SMPTE 12M準拠、0.5-4.5Vp-p/10kΩ以上、BNC 1系統
　SMPTE 309M準拠
　YYMMDD format/MJD format(設定により選択可能)
【LTC OUT(将来対応機能)LTCフォーマット】
　SMPTE 12M準拠、2.0Vp-p±10%/50Ω以下、BNC 1系統
　SMPTE 309M準拠
　YYMMDD format/MJD format(設定により選択可能)

■質量
　550g(コネクターモジュール含む)

■動作温度
　0-40℃

■動作湿度
　20-80%RH(ただし結露なき事)

■消費電力
　25.0VA MAX (5V, 5A)

性能

■入力特性 SDI IN
【分解能】
　10bit
【反射減衰量】
　5MHz-1.485MHz 15dB以上
　1.485MHz-3GHz 10dB以上
　3GHz-6GHz 7dB以上
　6GHz-12GHz 4dB以上

■出力特性・SDI OUT 1, 2
【分解能】
　10bit
【信号振幅】
　0.8Vp-p±10%/75Ω
【反射減衰量】
　5MHz-1.485MHz 15dB以上
　1.485MHz-3GHz 10dB以上
　3GHz-6GHz 7dB以上
　6GHz-12GHz 4dB以上
【立ち上がり/立ち下がり時間(20-80%)】
　12G:45ps以下
　3G:135ps以下
　HD:270ps以下
【オーバーシュート】
　10%以下
【DCオフセット】
　±500mV以内
【ジッター特性】
　12G アライメント:0.3UI以下 タイミング:8.0UI以下 ※
　3G アライメント:0.3UI以下 タイミング:2.0UI以下 ※
　HD アライメント:0.2UI タイミング:1.0UI
　※SDI OUT1のみ

■映像入出力最短遅延
【SDI OUT1】
　4μs
【SDI OUT2】
　4-19μs(モードにより異なる)

機能

■表示
・残時間、時刻、タイマーが表示できます。
・時刻にはプレート表示が可能です。
・12時間制、24時間制-30時間制(1時間刻み)の設定が可能です。
※表示の優先順位は、(高)残時間 → 時刻 → タイマー(低)で、 優先順位の高いものが優先順位の低いものの上に重なるように表示されます。時刻とタイマーを表示している場合、 タイマーより時刻が手前に表示されます。

残時間

■残時間表示
　SS

■残時間値
　1-99秒

■フォント種類
　角ゴシック体/丸ゴシック体/BAR体/ルナ体

■文字間隔
　-20-100ドット

■表示範囲
　H:-3840-3840ドット　V:-2160-2160ライン

■文字の大きさ
　220-960ドット

■遅延時間
　0-6000ms

時刻

■時刻表示
　HH:MM:SS

■24・30時間制
　12H / 24-30H

■フォント種類
　角ゴシック体/丸ゴシック体/BAR体/ルナ体

■文字間隔
　-20-100ドット

■表示範囲
　H:-3840-3840ドット　V:-2160-2160ライン

■文字の大きさ
　32-320ドット

■プレート表示
　ON/OFF

■プレート表示範囲
　H:-3840-3840ドット　V:-2160-2160ライン

■プレートの大きさ
　H:20-3600ドット　V:20-1000ライン

■プレートの色
　L:0-110%　H:0-359°S:0-100%

■プレートレベル
　0-100%(100%で透過しなくなります。)

■遅延時間
　0-6000ms

PRESET TIMER

■PRESET TIMER表示
　HH:MM:SS

■SET値
　-99:59:59-99:59:59

■フォント種類
　角ゴシック体/丸ゴシック体/BAR体/ルナ体

■文字間隔
　-20-100ドット

■表示範囲
　H:-3840-3840ドット
　V:-2160-2160ライン

■文字の大きさ
　32-320ドット

■遅延時間
　0-6000ms

時差

■時差表示
　HH:MM:SS

■START値
　00:00:00-29:59:59(時間制の設定で上限は変化)

■COUNT値
　00:00:00-11:59:59

■フォント種類
　角ゴシック体/丸ゴシック体/BAR体/ルナ体

■文字間隔
　-20-100ドット

■表示範囲
　H:-3840-3840ドット　V:-2160-2160ライン

■文字の大きさ
　32-320ドット

■遅延時間
　0-6000ms

基本設定

■フォントカラー
　L:0-110%　H:0-359°S:0-100%

■エッジ幅
　OFF/EDGE1/EDGE2

■エッジカラー
　L:0-110%　H:0-359°S:0-100%
