ディスプレイ
■パネルの種類
IPS
■対角サイズ
13
■解決
1920×1080
■ピクセル密度(PPI)
170 PPI
■アスペクト比
16:9
■アクティブエリア
11.59”×6.52”
■輝度
1500 nit
■コントラスト
1140:1
■色域
100%Rec.709
■色深度
10ビット
■視野角
垂直および水平178度
■バックライトタイプ
LED
■調整可能なバックライト
はい
■温度適応カラー
不可
入力信号の種類/フォーマット
■3G-SDI
YCC 4:2:2 @ 10ビット:1080p60、1080p59.94、1080p50、1080i120、1080i119.88、1080i100
■HD-SDI
YCC 4:2:2 @ 10ビット:1080p30、1080p29.97、1080p25、1080p24、1080p23.98、1080psF30、1080psF29.97、1080psF25、1080psF24、1080psF23.98、1080i60、1080i59.94、1080i50、720p60、720p59。 94、720p50、720p30、720p29.97、720p25、720p24、720p23.98
■SD-SDI
480i29.97、576i25
■HDMI
RGBでYCC 4:2:2 @ 8ビット、8/10/12ビットカラーをサポート&YCC 4:4:4:1080p60、1080p59.94、1080p50、1080p30、1080p29.97、1080p25、1080p24、1080p23.98、 1080i120、1080i119.88、1080i100、1080i60、1080i59.94、1080i50、720p120、720p119.88、720p100、720p60、720p59.94、720p50、720p30、720p29.97、720p25、720p24、720p23.98、480p120、480。 88、480p100、480p60、480p59.94、576p100、576p50
■コンポーネント
サポートされていません
■コンポジット
サポートされていません
■オーディオ
フロントベゼルのスピーカーまたはヘッドフォンジャックを通してHDMIおよびSDIモニター最大8チャンネル
出力信号の種類/フォーマット
■3G-SDI
YCC 4:2:2 1080p60、1080p59.94、1080p50、1080i120、1080i119.88
■HD-SDI
YCC 4:2:2 1080p30、1080p29.97、1080p25、1080p24、1080p23.98、1080psf30、1080psf29.97、1080psf25、1080psf24、1080psf23.98、1080i60、1080i59.94、1080i50、720p60、720p59.94、720p50、 720p30、720p29.97、720p25、720p24、720p23.98はすべて8ビット
■SD-SDI
サポートされていません
■HDMI
YCC 4:2:2 @ 8ビット、RGBおよびYCC 4:4:4 @ 8ビットをサポート:1080p60、1080p59.94、1080p50、1080p30、1080p29.97 1080p25、1080p24、1080p23.98、1080i120、1080i119.88、 1080i100、1080i60、1080i59.94、1080i50、720p120、720p119.88、720p100、720p60、720p59.94、720p50、720p30、720p29.97、720p25、720p24、720p23.98、480p120、480p119.88、480p100、480p100、480p100、480p100、480p100、480p100、480p100、480p100 480p59.94、576p100、576p50、480i120、480i119.88、480i60、480i59.94、576i100、576i50
■コンポーネント
サポートされていません
■コンポジット
サポートされていません
■オーディオ
オーディオ出力を無効にする出力ページにLUTがロードされていない限り、オーディオはダウンストリームに送信されます
コネクタの種類
■SDI
2x 3G入力、2x 3G出力
■HDMI
1x入力、1x出力
■コンポーネント
サポートされていません
■コンポジット
サポートされていません
■オーディオ
モニター前面の1xヘッドフォンジャック
■パワーイン

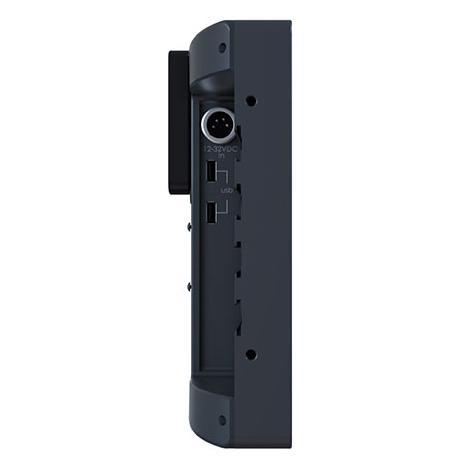

1x XLR 4ピン入力12-34VDC、1x Lemo出力12VDC @ 4A Max
■パワーアウト
1x XLR 4ピン入力12-34VDC、1x Lemo出力12VDC @ 4A Max
■USB
1xフロントUSB2、2xリアUSB2
コントロール
■一次制御インターフェース

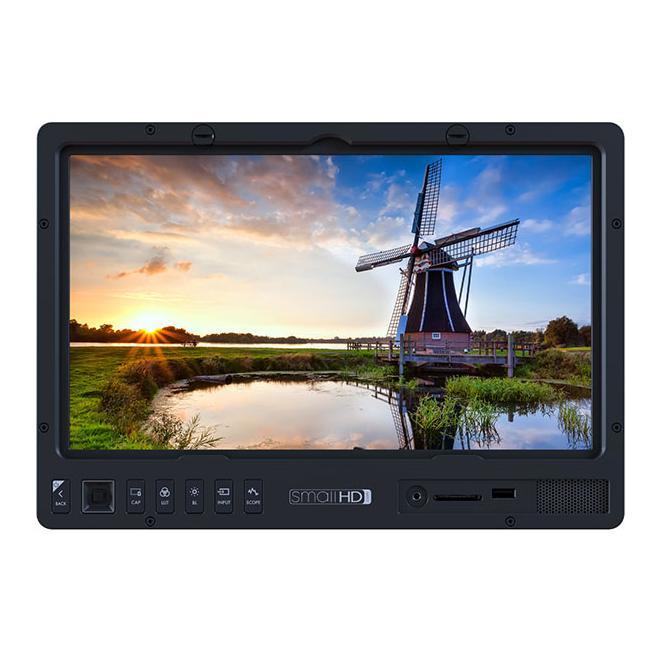

ジョイスティックナビゲーション、専用の戻るボタン。画像キャプチャ用の追加の専用ボタン。LUTの選択 バックライトレベル 入力選択 スコープ切り替え
■記録/キャプチャ
前面ベゼルの専用画像キャプチャボタン
データ入出力
■ストレージ
LUT、キャプチャ画像、画像オーバーレイ、プロファイルの保存と読み込み、ファームウェアのアップグレード用のSDカード
■USB
電源用のフロントUSBポート1つとリアUSBポート2つ(合計1.5A共有)、LUTロード、プロファイルの保存とロード
電源
■コネクタの種類
1 x XLR 4ピン12-34VDC IN; 12V Lemo 2ピンOUT 4A Max
■電圧
12-34V DC
■消費電力
25-39W
■推奨電源
AC-DC電力変換器「ブリック」はモニターに含まれています110-240VAC 50-60 HZ入力。15V-6A出力
■電池のタイプ
4ピンXLRコネクタを介したゴールドマウント/ VMマウント
■出力電圧(VDC)
LEMOコネクタ経由で最大12V、2A
環境
■コンプライアンス
FCC、IC、CE、RoHS
■動作温度
32F-100F
■保管温度
33F-115F
■スクリーン保護
オプションとして利用可能なアクリルまたは反射防止アクリルスクリーンプロテクター
■高さ
22.86cm
■幅
33.02cm
■深さ/長さ
7.32cm
■重さ(バッテリーなしの商品のみ)
3628.74g
■重量(パッケージ)
5.44kg
■マウントポイント

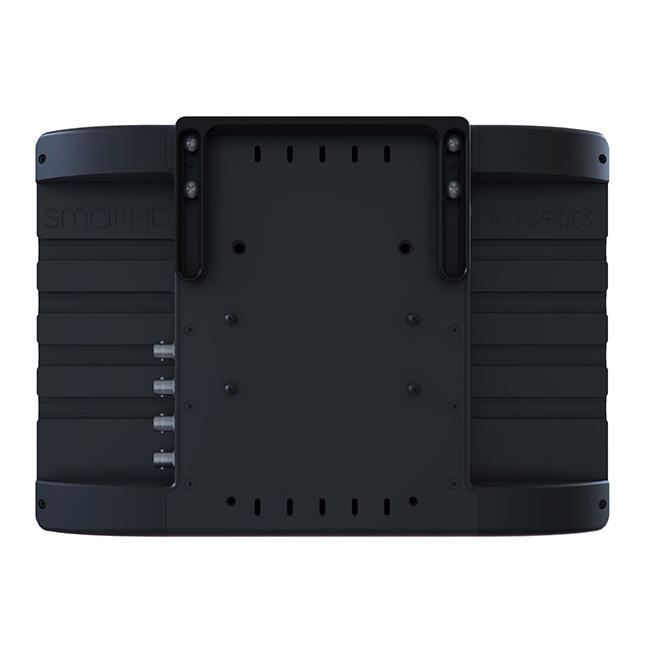

上部、左側、右側に2x” -20。RapidRail-モニターの背面にあるコールドシュースタイルのレール
ソフトウェア
■ピクセルズーム(タイプ)
ジョイスティックによるスムーズなパンによる2倍および4倍ズーム
■フレームガイド
プリセット縦横比&カスタマイズ可能
■DSLRスケール
Canon 5DMkii&Canon 7D
■カスタムスケール
アンダースキャンとオーバースキャン
■アナモフィックデスクイーズ
.1.33倍、1.5倍、1.66倍、2.0倍
■画像回転(手動/自動)
自動または手動制御
■画像反転(手動/自動)
自動または手動制御
■クロスコンバージョン
HDMI→SDI&SDI→HDMI
■フォーカスアシスト(色)
ユーザー調整可能なカラースタイルと強度
■ピーキング
ユーザー調整可能強度
■偽色
虹、アリスタイル
■シマウマ
デュアル - ユーザー設定可能
■波形
Luma&RGBスタイル、完全にカスタマイズ可能なW / W関心領域の強調表示
■ベクトルスコープ
オプションのスキントーンライン付き
■RGBパレード
完全にユーザーカスタマイズ可能
■ヒストグラム
輝度&RGBスタイル
■画像キャプチャ
専用ボタン付き
■カスタムLUTS
ページごとまたはシステム全体の色校正としてロード可能
■LUTダウンストリーム
SDI 1またはHDMI Outで利用可能
■LUTのインポート
SDカードまたはUSBストレージデバイス経由
■画像オーバーレイ
強度スライダーと点滅設定
■ファームウェア
ユーザーがアップグレード可能。1303-1703-2403-3203ファームウェアバージョン1.1以降との互換性
■オーディオメーター
ありHDMIおよびSDI最大8チャンネル
