ストリーミング再生
|
|
ライブエンコーダー 対応機種
|
・MEDIAEDGE Encoder K1000S / MEDIAEDGE Encoder K1000H
・SC6D0N1 AIO
・MEDIAEDGE LEB Pro2 / MEDIAEDGE LEB Express2
・ME-CLEB P4
|
|
サーバー / 中継機 対応機種
|
・MEDIAEDGE Server / MEDIAEDGE IP Transponder MK1 / MEDIAEDGE IP Transponder MK2
|
|
対応プロトコル
|
・RTP / RTSP
・SRT
・HLS
|
|
コンテンツ再生
|
|
動画
|
H265，H.264もしくはMPEG-2で圧縮された動画ファイルの再生に対応。
（再生可能なファイルは、同時に再生するコンテンツやその他の条件によって制限が変わります）
ITU-T Rec. H.265 (ISO/IEC 23008-2 HEVC)
最大解像度：3840x2160
最大ビットレート：50Mbps
最大フレームレート：60p
色空間：4:2:0
色深度：8bit
ファイル形式：m2ts, mts, mp4, mov
MPEG-4 AVC / H.264 (ITU-T Rec. H.264)
最大解像度：3840x2160
最大ビットレート：100Mbps
最大フレームレート：60p
色空間：4:2:0
色深度：8bit
ファイル形式：m2ts, mts, mp4, mov
MPEG-2 (ISO/IEC 13818-2)
最大プロファイルレベル：MP@HL
最大解像度：1920x1080
最大ビットレート：35Mbps
ファイル形式：mpg, m2p, m2t
|
|
音声
|
対応する動画の音声形式
MPEG-1 Audio Layer1, Layer2 (ISO/IEC 11172-3)
MPEG-2/4 AAC-LC (1～2ch)
PCM
|
|
静止画
|
静止画を任意の範囲に拡大、縮小して表示可能。
JPEG (Exif)
PNG
GIF
BMP
拡張子
jpg, jpeg, png, gif, bmp
|
|
テロップ
|
日本語、英語に対応したテロップの表示が可能。テロップは文字と背景の色、文字サイズ、スクロール速度が設定可能。
RSS
テキスト（文字コードはUTF-8またはShift JIS）
拡張子
text, txt, rss, xml, rdf
|
|
SMIL
|
「Display Content Manager」（別売り、以下DCMと表記）を使用して作成されたプレイリスト（SMIL2.0のサブセット）の再生に対応。
拡張子
smil, smi, sml
|
|
ネットワーク・インターフェース
|
|
有線 LAN
|
1000Base-TX
Ethernet／IEEE802.3 フレーム形式に準拠
オートネゴシエーション対応
フルデュプレックス対応
|
|
RJ45モジュラーコネクタ x 1
|
|
映像・音声
|
|
HDMIモデル（USDP-R1000Hシリーズ）
|
|
HDMI 出力
|
HDMI Ver2.0, HDCP非対応、CEC非対応, DeepColor非対応, HDR非対応、色空間 RGBのみ
|
|
HDMI (Type A, 19ピン) ×2
|
|
OUT1 / OUT2
|
|
3840×2160 60p
1920×1080 60p/59.94p
1920×1080 60i/59.94i
|
|
HDMIエンベデッド・オーディオ（LPCM, 2ch, 48kHz）
|
|

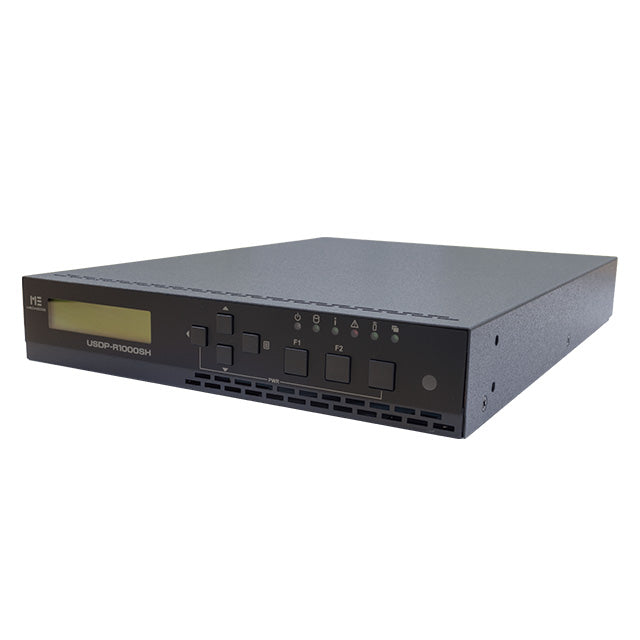

SDIモデル(USDP-R1000SHシリーズ)
|
|
HDMI 出力
|
HDMI Ver2.0, HDCP非対応、CEC非対応, DeepColor非対応, HDR非対応、色空間 RGBのみ
|
|
HDMI (Type A, 19ピン) ×1
|
|
OUT
|
|
3840×2160 60p
1920×1080 60p/59.94p
1920×1080 60i/59.94i
|
|
HDMIエンベデッド・オーディオ（LPCM, 2ch, 48kHz）
|
|
SDI出力
|
3G-SDI Level A Direct image format mapping (SMPTE 425M)
HD-SDI (SMPTE 292M)
※SDI OUT1/OUT2は同じ信号です。
※映像信号の精度は8bitです。
※12G-SDI出力には対応していません。
※フォーマット設定を3840x2160とした場合、SDI信号は出力されません。
※フレームレートを60Hzに設定した場合でも、SDI出力からは59.94Hzで出力されます。
|
|
BNC (3G/HD-SDI共用出力) ×2
|
|
75Ω
|
|
SDI OUT1 / SDI OUT2
|
|
1920×1080 59.94p
1920×1080 59.94i
|
|
SDIエンベデッド・オーディオ(LPCM 2ch, 48kHz)
|
|
SDIモデル・HDMIモデル共通(USDP-R1000Hシリーズ/USDP-R1000SHシリーズ)
|
|
アナログ音声出力
|
ステレオライン出力（アンバランス）
|
|
3.5mm ステレオミニジャック ×1
|
|
LINE OUT
|
|
1.2Vrms
@RL=10kΩ
|
|
10kΩ以上を推奨
|
|
※SDI OUT/HDMI OUT/LINE OUT（Analog stereo）からの音声出力は排他です。
※MIC INは使用しません。
|
|
リモートコントロール
|
|
赤外線受光部
|
本体前面 ×1
|
|
コントローラー
|
専用赤外線リモコン ×1 (付属)
|
|
汎用入出力
|
|
シリアルポート
|
RS-232C
|
|
D-Sub 9ピン（オス）×１
|
|
USB3.0
|
USB 3.0準拠
|
|
最大負荷800mA
※シャットダウン時給電あり
|
|
USB Type A ×2
|
|
USB2.0
|
USB 2.0準拠
|
|
最大負荷500mA
※シャットダウン時給電あり
|
|
USB Type A ×2
|
|
ストレージ
|
|
コンテンツ記憶容量
|
eMMC 3GB搭載
約3GB (8Mbpsの場合 約45分の動画コンテンツを登録可能)
|
|
M.2 SATA SSD 256GB搭載
約256GB (8Mbpsの場合 約70時間の動画コンテンツを登録可能)
|
|
定格
|
|
電源電圧
|
入力:AC 100V～240V
|
|
ACアダプター
|
入力:AC 100V~240V（50Hz/60Hz）
出力:DC 12V 5A 60W(定格)
重量：340g
|
|
本体
|
動作電圧12V
通常動作時: 1.62A
USB負荷時(最大)： 2.57A
シャットダウン時(USB負荷なし): 50mA
|
|
動作電圧12V
通常動作時: 1.7A
USB負荷時(最大)： 2.95A
|
|
最大消費電力
|
通常動作時: 23W
USB負荷時(最大)： 37W
シャットダウン時(USB負荷なし): 1.5W
(ACアダプタ含む)
|
|
通常動作時: 25W
USB負荷時(最大)： 42W
シャットダウン時(USB負荷なし): 1.5W
(ACアダプタ含む)
|
|
温度条件
|
動作時 0℃～40℃
|
|
湿度条件
|
動作時 10～90％RH (結露しないこと)
|
|
設置条件
|
水平に設置すること
|
|
外形寸法・質量
|
|
外形寸法
|
295(W) x 215(D) x 40(H) mm（端子、突起物含まず）
|
|
質量
|
約1.5kg (ACアダプター含まず)
|
|
約2.0kg (ACアダプター含まず)
|
