| 総合 |
|
| 電源 |
DC12V（10.8V～24.0V）
|
| PoE対応 |
PoE++
IEEE802.3bt準拠：DC42V～57V（カメラ端）
（ソフト認証（LLDP 通信）には対応）
|
| 消費電流 |
4.0A（XLRコネクター入力）、1.2A（PoE++電源）
|
| 動作周囲温度 |
0℃～40℃
|
| 動作周囲湿度 |
20％～90％（結露なきこと）
|
| 保存温度 |
-20℃～50℃
|
| 質量 |
約4.3kg（取付金具を除く）
|
| 外形寸法 |
幅 213mm × 高さ 267mm × 奥行 219mm
（突起部、天井取付金具を除く）
|
| 仕上げ |
AW-UE150AW：パールホワイト
AW-UE150AK：ブラック
|
| 対応コントローラー |
対応コントローラーは、コントローラー・ソフト対応機種一覧表をご覧ください。
|
| カメラ部 |
|
| 撮像素子 |
1.0型 4K MOS×1
|
| 有効画素数 |
約2,018万画素
|
| ズーム倍率 |
・電動光学ズーム：20倍
・iズーム：UHD24倍、FHD32倍
|
| レンズ |
F2.8～F4.5
（f=8.8mm～176.0mm、35mm換算：24.5mm～490.0mm）
|
| コンバージョンレンズ |
非対応
|
| 画角範囲 |
・水平画角：75.1°（Wide端）-4.0°（Tele端）
・垂直画角：46.7°（Wide端）-2.3°（Tele端）
・対角画角：82.8°（Wide端）-4.6°（Tele端）
|
| 光学フィルター |
NDフィルター |
スルー、1/4、1/16、1/64、IRスルー
（IRスルーは「ナイトモード」として利用）
|
| フォーカス |
オート/マニュアル切替
|
| フォーカス距離 |
ズーム全域：1000mm、Wide端：100mm
|
| 色分解光学系 |
MOS×1
|
| 標準感度 |
F9/2000lux（Normalモード選択時）
|
| 最低照度 |
2lx（条件：F2.8、59.94p、50IRE、42dB、蓄積無し）
|
| 水平解像度 |
2,000TV本Typ（中心部）
|
| ゲイン切替 |
Auto、-3dB～36dB（SuperGain機能搭載：+37dB～42dB）
|
| フレームミックス |
0 dB、6 dB、12 dB、18 dB、24 dB
|
| 電子シャッター |
59.94p/59.94i |
1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/10000
|
| 50p/50i |
1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/10000
|
| 29.97p |
1/30、1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/10000
|
| 25p |
1/25、1/50、1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/10000
|
| 23.98p/24p |
1/24、1/48、1/60、1/100、1/120、1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/10000
|
| シンクロスキャン |
59.94p/59.94i |
60.0Hz～7,200Hz
|
| 50p/50i |
50.0Hz～7,200Hz
|
| 29.97p |
30.0Hz～7,200Hz
|
| 25p |
25.0Hz～7,200Hz
|
| 23.98p/24p |
24.0Hz～7,200Hz
|
| ガンマ |
HD/FILMLIKE1/FILMLIKE2/FILMLIKE3/FILM-REC/VIDEO-REC
|
| ホワイトバランス |
・ATW：3,200K、5,600K（ATWSpeed3段階可変あり）
・AWB：AWB-A、AWB-B
・VAR（2,000K～15,000Kを指定された数値で選択可）
|
| クロマ量可変 |
OFF、-99％～99%
|
| シーンファイル |
Scene1、Scene2、Scene3、Scene4
|
| 出力フォーマット（UHD/FHD SDI） |
4K |
2160/59.94p、2160/50p、2160/29.97p、2160/25p、2160/24p、2160/23.98p
|
| HD |
1080/59.94p、1080/50p、1080/29.97p、1080/25p、1080/24p、1080/23.98p、1080/59.94i、1080/50i、720/59.94p、720/50p
|
| 出力フォーマット（UHD/FHD Fiber） |
4K |
2160/59.94p、2160/50p、2160/29.97p、2160/25p、2160/24p、2160/23.98p
|
| HD |
1080/59.94p、1080/50p、1080/29.97p、1080/25p、1080/24p、1080/23.98p、1080/59.94i、1080/50i、720/59.94p、720/50p
|
| 同期方式 |
内部/外部同期（BBS/3値同期）
|

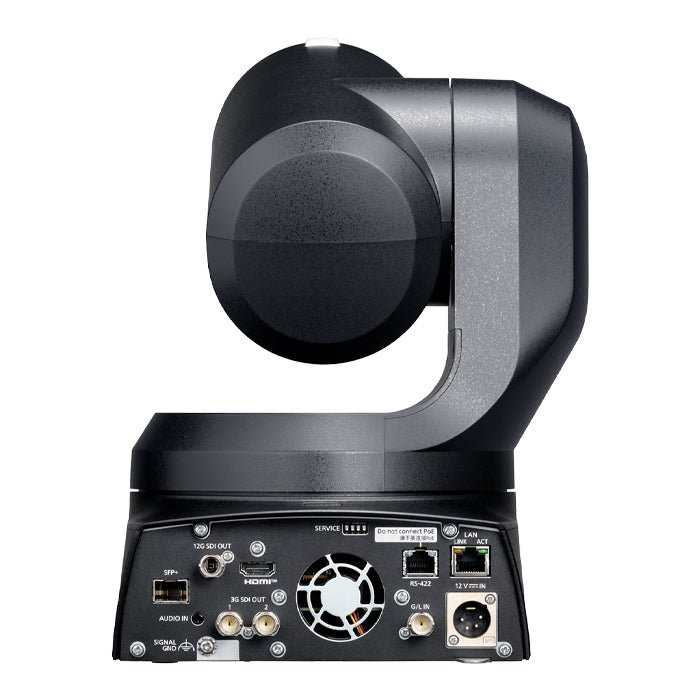

| 入力端子 |
|
| 電源入力 |
G/L IN（BNC）
・ BBS（Black Burst Sync）、3 値同期に対応
|
| G/LIN（BNC） |
BBS（BlackBurstSync）、3値同期に対応
|
| マイク/ライン入力 |
マイク/ライン入力対応（SDI ／HDMI ／IP）
AAC対応(IPのみ対応)
φ3.5 mmステレオミニジャック 不平衡
・マイク入力時
入力レベル：–40 dBV（0 dB=1 V/Pa、1 kHz）プラグインパワー対応、 供給電圧：2.5 V±0.5 V
入力インピーダンス：約2 kΩ（プラグインパワーON時）約20 kΩ（プラグインパワーOFF時）
・ライン入力時
入力レベル：–10 dBV
入力インピーダンス：約3 kΩ
・入力ボリューム可変範囲：–36 dB ～12 dB（3 dB step)
・エンベデッドオーディオ出力レベル：–12 dBFS
・サンプリング周波数：48 kHz
・量子化ビット数：24bit（SDI、HDMI)、16bit（IP）
|
| 出力端子 |
|
| HDMI |
HDMI2.0コネクター
4：2：2/10bit
・HDCPには対応していません。
・ビエラリンクには対応していません。
|
| 12G-SDI OUT |
SMPTE2082-1 / SMPTE2081-1/SMPTE424M / SMPTE292M /75 Ω (BNC×1)
・Level-A/Level-Bに対応
|
| 3G-SDI OUT1 |
SMPTE424M / SMPTE292 /75Ω（BNC×1）
・Level-A/Level-Bに対応
|
| 3G-SDI OUT2 |
SMPTE424M / SMPTE292M /75 Ω (BNC×1)
・Level-A/Level-Bに対応
|
| OpticalFiber |
SFP+ ： SFP+準拠
送出する信号は12G SDI OUTと同じになります。
・本機は光信号入力には対応していません。
・MSA規格に準拠したモジュールをご使用ください。
|
| 入出力端子 |
|
| LAN |
IP制御用LAN端子（RJ-45）
|
| RS-422 |
CONTROL IN RS 422A（RJ‑45）
|
| カメラ/回転台コントロール |
|
| IP接続ケーブル |
IP接続ケーブル
・PoE++イーサーネットハブありの場合
LANケーブル（カテゴリー5e以上、ストレートケーブル）最大100 m
・PoE++イーサーネットハブなしの場合
LANケーブル（カテゴリー5e以上、ストレートケーブル）最大100 m
AWプロトコル接続ケーブル
・LANケーブル（カテゴリー5e以上、ストレートケーブル）最大1000m
4K 映像伝送時には，カテゴリー6 以上をご使用ください
|
| 回転台部 |
|

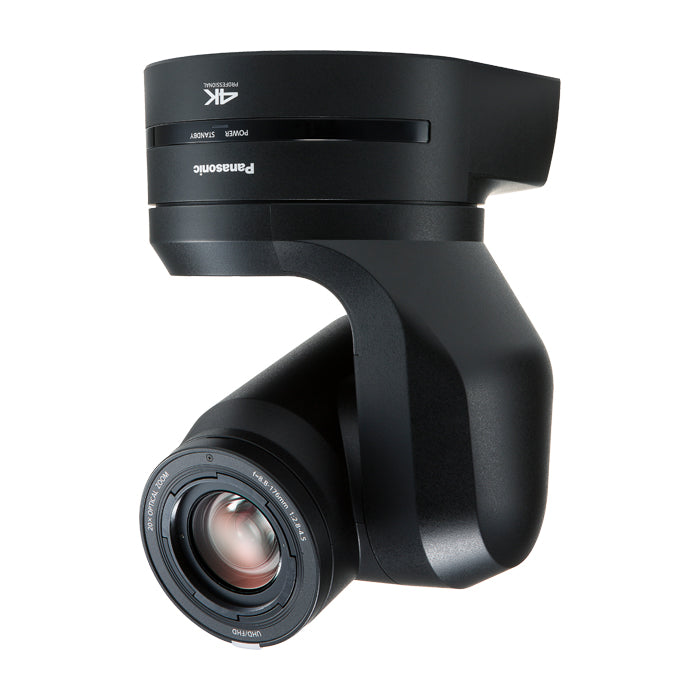

| 据付方法 |
据え置きまたは吊り下げ
|
| パン・チルト動作スピード |
速度範囲：0.08°/s ～ 180°/s
・速度3モード搭載
Normal：60°/s、Fast1：90°/s、Fast2：180°/s
・高速では駆動音が大きくなることがありますのでご注意ください。
・駆動音が気になる場合は、Normalモードをご使用ください。
|
| パン動作範囲 |
±175°
|
| チルト動作範囲 |
-30°～210°
|
| 静粛性 |
NC35以下
|
| 対応OSと対応ブラウザ |
|
| Windows |
Microsoft® Windows® 10
Microsoft® Windows® 11
Microsoft Edge
Google Chrome
|
| Mac |
macOS 14
macOS 13
macOS 12
Safari
Google Chrome
|
| iPhone/iPad |
iOS
iPadOS
Safari
|
| Android |
AndroidOS
GoogleChrome
|
| IPストリーミング |
|
| 画像圧縮方式 |
JPEG(MJPEG),H.264,H.265,NDI® HX2,NDI® High Bandwidth
|
| 画像解像度 |
3840×2160、1920×1080、1280×720、640×360、320×180
|
| 画像配信設定（JPEG） |
フレームレート：最大30fps
2段階（Fine/Normal）
|
| 画像配信設定（H.264） |
配信方式 |
Unicastport（AUTO）
Unicastport（MANUAL）
Multicastport
|
| 配信モード |
（UHDを除く）
Constantbitrate
Framerate
Besteffort00kbps
|
| フレームレート |
［60Hzの時］5fps/15fps/30fps/60fps（UHDは30fps,60fpsのみ）
［50Hzの時］5fps/12.5fps/25fps/50fps（UHDは25fps,50fpsのみ）
|
| 最大～最小ビットレート |
512kbps/768kbps/1024kbps/1536kbps/2048kbps/3072kbps/4096kbps/6144kbps/8192kbps/10240kbps/12288kbps/14336kbps/16384kbps/20480kbps/24576kbps/32768kbps/40960kbps/51200kbps/76800kbps
|
| 画像配信設定（H.265） |
配信方式 |
Unicastport（AUTO）
Unicastport（MANUAL）
Multicastport
|
| フレームレート |
［60Hzの時］30fps/60fps
［50Hzの時］25fps/50fps
|
| 最大～最小ビットレート |
512kbps/768kbps/1024kbps/1536kbps/2048kbps/3072kbps/4096kbps/6144kbps/8192kbps/10240kbps/12288kbps/14336kbps
|
| 音声圧縮方式 |
AAC-LC、48kHz/16bit/2ch
|
| 対応プロトコル |
アプリケーションプロトコル：IPv6 |
TCP/IP、UDP/IP、HTTP、HTTPS、DNS、NTP、DHCPv6、RTP、MLD、ICMP、ARP、RTMP、RTMPS、SRT
|
| アプリケーションプロトコル：IPv4 |
TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP/RTCP、DHCP、DNS、DDNS、NTP、UPnP、IGMP、ICMP、ARP、RTMP、RTMPS、SRT
|
| NDI®対応 |
|
| 出力フォーマット（NDI® High Bandwidth） |
4K |
2160/59.94p、2160/50p、2160/29.97p、2160/25p、2160/24p、2160/23.98p
|
| HD |
1080/59.94p、1080/50p、1080/29.97p、1080/25p、1080/24p、1080/23.98p、720/59.94p、720/50p
|
| 画像解像度（NDI® HX2） |
1920x1080，1280x720
|
| 画像配信設定（NDI® High bandwidth） |
配信方式 |
TCP/UDP
Unicast/Multicast
|
| 最大ビットレート |
250 Mbps
|
| 画像配信設定（NDI® HX2） |
配信方式 |
Unicast port (AUTO)
Unicast port (MANUAL)
Multicast port
|
| フレームレート |
[60Hz] 5fps / 15fps / 30fps / 60fps (UHD:30fps / 60fps)
[50Hz] 5fps / 12.5fps / 25fps / 50fps (UHD:25fps / 50fps)
|
| 最大ビットレート |
512kbps / 768kbps / 1024kbps / 1536kbps / 2048kbps / 3072kbps /4096kbps / 6144kbps / 8192kbps / 10240kbps / 12288kbps / 14336kbps / 16384kbps / 20480kbps / 24576kbps
|
| 音声圧縮方式（NDI® High bandwidth） |
AAC, 48 kHz, 2 ch
|
| 音声圧縮方式（NDI® HX2） |
AAC-LC, 48 kHz,16 bit, 2 ch
|
| その他の機能 |
|
| TALLYLED表示色 |
赤／緑／黄
|
